主要新增内容

管路模块 弯曲板料自动添加折弯
曲面支持边界G2连续性控制 支持打开SW工程图
快速折弯 装配镜像
右键菜单命令优化 装配约束功能的增强
支持创新模式零件和钣金零件草图投影约束 钢结构裁剪功能增强
结构件创建功能优化 弯曲功能
工程图孔标注功能支持自动统计孔数量 钣金批量出图功能增强
凸轮约束 特征分组功能
约束图标改进 工程图投影自动缩放图纸比例
支持一次打开不同类型的文件 明细表支持与视图关联
边阵列功能增强 装配特征功能优化及增强
保存文件时提供选项可以将所有内部文件保存为外链文件 批量修改优化
零件名和文件名支持自定义格式 标准件库功能增强
截面工具功能增强 参数化功能增强
输出选项优化 草图折弯功能增强
装配支持激活方式 数据接口升级

管路模块

在2025版本中新增了管路设计模块。管路设计模块提供了管路设计的常用功能，包括：

下面是进行管路设计的常用流程：

创建管路

单击“创建管路”，系统在图素库的左边打开标准件库。在管路库中提供了常用的管路零件，包括法兰、弯管、三通、四通、异径管等，也支持自定义管路零件库。

从图库中拖拽所需的管路零件到绘图区中，在屏幕左边弹出的标准件组件对话框中选择相应的规格，然后选择“√”。

在线路属性对话框中指定线路参数（焊接缝隙）和弯管类型（折弯或弯管），系统自动创建管路零件和一段与之匹配的管路。

接着可以使用直线功能绘制管路的路径，可以使用约束中的智能标注和几何约束功能对路径添加尺寸进行驱动。

自动步路

使用自动步路功能可以自动创建两个管路零件之间的管路,在步路路径下拉列表中系统会自动计算可以创建的路径供选择。如果默认的沿XYZ轴平行的方向不能创建管路路径可以选择直接连接的方式创建管路。

修改管径

管路创建后可以通过“修改管径”命令修改管路及与之匹配的管路零件。如下图可以通过修改法兰的公称通径将法兰和管道及弯头的尺寸统一从DN20修改为DN40。

焊接缝隙

通过设置“焊接缝隙”命令可以自动创建管道零件直接的焊接缝隙，为后续安装、加工保留余量。

分割线路

使用分割线路功能可以自动将管路分割为两段，以便后面在管路上添加其他管路零件如三通、阀门等。

弯曲板料自动添加折弯

当弯曲板料的截面草图是多段线时，自动在多段线的连接处添加折弯。折弯角度采用当前钣金零件中的默认值。

曲面支持边界G2连续性控制

在特征放样，曲面放样，曲面填充功能中新增边界G2连续控制选项。设计师可以根据产品的需求和制造工艺的限制，选择合适的连续级别，以实现最佳的设计效果。

支持打开SW工程图

2025版本数据接口支持直接打开Solidworks的工程图文件，不需要在通过DWG或DXF格式转换。并且支持在3D环境和工程图环境两种模式打开。如果想在3D设计环境中打开SLDDRW文件需要在下面的设置中勾选“导入显示数据”，不勾选这个选项默认在工程图环境中打开。

快速折弯

钣金模块中新增快速折弯功能，支持一次选择钣金零件的多条边线添加折弯，不需要从图库里一个一个拖拽创建。

装配镜像

装配镜像指的是以一个平面为对称面，生成与原零部件对称的新零部件。镜像生成的新的零部件可以选择是保存为外链文件还是内链零件。同时也可以根据设定的前缀名称自动给镜像零部件命名。

右键菜单命令优化

对设计树中零件、装配的右键命令菜单进行整体优化，包括将部分常用命令从二级菜单列表调整至一级菜单列表，整合部分功能入口，同时调整了部分功能的名称，具体调整内容如下：

装配约束功能的增强

在2025版本中支持拾取全局坐标系的基准面与零部件添加约束，方便用户进行装配。

支持创新模式零件和钣金零件草图投影约束

在创新模式下，以前版本无法在草图中进行对零件、钣金边缘进行尺寸约束的选择，在2025版本中支持选择创新模式零件和钣金零件的边添加尺寸约束。

钢结构裁剪功能增强

在结构件裁剪/延伸功能中新增了“按结构裁剪”功能，可以实现“一对多”的裁剪。裁剪支持“简单切除”和“封顶切除”两种方式，并且支持设定“焊接缝隙”。

结构件创建功能优化

在结构件创建中新增了“镜像区域”的选项，可以通过指定结构件的镜像方向来调整结构件的定位方向，如下图所示可以通过选择水平轴镜像来控制角钢的方向。

弯曲功能

使用弯曲特征可以直观的对实体模型进行折弯和扭曲变形，可以通过三维球控制弯曲的位置、角度和界限。

弯曲的实体：选择弯曲要弯曲的零件或实体。

弯曲类型：选择弯曲的类型，包括折弯和扭曲。

工程图孔标注功能支持自动统计孔数量

孔标注功能支持自动统计相同规格孔的数量。如下图所示，在投影视图中如果选择一个孔进行“孔标注”，系统会自动统计相同规格孔的数量并在孔标注的前缀或后缀中显示数量。

注意

需要在“工具”→“选项”→“三维接口”→“标注设置”中勾选自动统计相同孔数量，然后在使用三维接口中孔标注功能，标注结果才会显示相同规格孔洞的数量。

钣金批量出图功能增强

在“钣金批量出图”功能中新增了“钣金件仅输出展开视图”选项，在批量创建钣金工程图时勾选这个选项和“输出DXF文件”选项可以批量创建钣金展开状态下的DXF文件，通常用于给生产车间用于钣金下料使用。

凸轮约束

凸轮约束常用于约束一个运动部件沿着凸轮的特定轮廓曲线运动。例如，在发动机中，凸轮可以控制气门的开启和关闭。凸轮的旋转运动通过特定的轮廓曲线，将旋转运动转化为气门的直线运动，从而实现对气门运动的精确控制。使用凸轮约束需要注意凸轮槽面必须是连续相切的拉伸面。凸轮推杆可以是平面、柱面、曲面或点。

特征分组功能

在进行复杂模型建模时，特征非常多造成设计树很长，难以理解设计过程。在2025版本中新增了特征分组的功能，设计人员可以按照设计思路对特征进行分组，从而减少设计树的长度并且对特征进行有序的分组管理。

操作步骤

在设计树中选择一个或多个相邻特征，单选单个文件夹或多选文件夹及其相邻特征，右键弹出菜单，选择“添加到新文件夹”，选择的特征和文件夹被添加到新建立的文件夹中，鼠标单击文件夹可以重新命名这个文件夹。

  1. 压缩：压缩整个文件夹及子文件夹下的特征。
  2. 解压缩：解压缩整个文件夹及子文件夹下的特征。
  3. 删除文件夹：仅删除文件夹本身，其子特征及文件夹会补充生成在删除文件夹的位置。

注意

前四个基准特征不允许添加到文件夹。

约束图标改进

在以前的版本中约束图标是用约束的英文缩写字母表示的，对于初次使用的人员不易理解，在2025版本中约束类型的标识增加了约束简化图标来进行标识，方便用户理解。

工程图投影自动缩放图纸比例

支持在投影的时候可以根据视图的大小自动调整图纸比例，同时也提供选项控制模型更新的时候是否自动调整图纸比例。

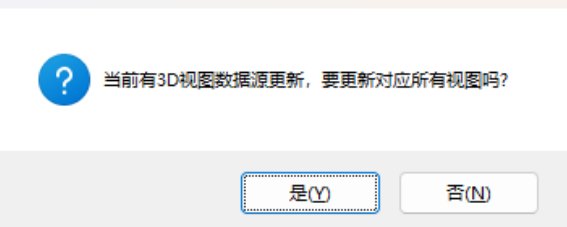

如果3维模型变大，在切换到2D环境时，就会弹出提示对话框：

这时候选择“是”，在视图更新后会检查视图是否超出图框，如果超出，则该功能会增加图纸比例，则图纸的图框、标题栏等都会变大。

支持一次打开不同类型的文件

不论在3D环境还是2D环境中点击打开按钮，在弹出的打开文件对话框中都可以借助Shift键和Ctrl键选择多个可以支持的文件，然后点击确定，可以一次性地打开多个文件，文件的格式可以是不同类型的包括2D/3D格式。如下图所示，一次选择CATIA、SOLIDWORKS、STP、ics、X_T、EXB六种不同的格式文件打开。

明细表支持与视图关联

在创建装配体的工程图时，设计人员有时会隐藏一些不需要投影的零部件，使用“实体关联”功能可以指定明细表与具体的视图进行管理，在明细表中只输出视图中显示的零部件。如下图所示，在投影时选择不投影紧固件，但默认输出3D明细表时紧固件是默认输出的。

如果希望明细表中也不输出紧固件可以使用“更新3D明细”功能，然后选择“关联视图”选项，再选择希望关联的视图，明细表将与所选的视图建立关联，不在明细表中显示紧固件。

边阵列功能增强

在边阵列中增加了“相切面”的选项，通过这个选项可以控制阵列的特征在阵列过程中沿着曲线的方向阵列并保持和圆柱侧面相切。如下图所示：

在2025版本中，在边阵列功能中增加“最大距离”选项。

装配特征功能优化及增强

在钢结构的框架和机械设备的主体结构中经常有组焊件的设计，装配体特征可以方便地将不同的组焊件组装成一个完整的设备。在2025版本中对装配特征的功能进行了优化和增强，下面是具体内容：

保存文件时提供选项可以将所有内部文件保存为外链文件

在全局选项中添加“保存时将所有文件保存为外部链接”选项，该选项默认为不勾选状态，当用户勾选之后，在保存文件时，所有零件/装配都会被存为外链文件。

保存路径

默认的保存路径与当前文档的路径一致，保存时的文件名称根据用户自定义的全局选项确定，如下图所示：

保存规则

普通零件： 如果文件名称、零件名称、代号、零件类型都相同，则外链到该文件（具体方法是插入该文件替换掉当前的零件）。

标注件： 如果保存的是设计库中的标准件，则除了比较文件名称、零件名称、代号、零件类型外，还会比较标准件的类型与参数，如果都相同则外链到该文件。

下图中前两个零件参数相同，最后一个零件的参数不同

保存后的结果如下图所示，前两个外链到同一文件，第三个保存外链失败。

批量修改优化

为了方便用户在产品中快速查找所需的零部件信息，在批量修改中，添加搜索功能，如下图所示：

如在“名称”中输入“风管”，搜索的结果如下图所示：

零件名和文件名支持自定义格式

在2025版本中，用户可以自己定义特征树显示的零件、装配的名称格式，也可以自己定义存盘时文件自动保存的文件名称格式。

自定义说明

  1. 特征树显示和存盘文件名的默认设置都为<零件名>，用户可以根据需要在左侧的标识符下拉列表中选择对应的标识符，然后点击，即可添加到右侧的显示设置栏中，添加的标识符会自动带上“< >”用以区分标识符与自定义字符，标识符与标识符之间用户可以自定义添加字符，如下图所示。
  2. 当需要删除某个标识符时，可以直接选中该标识符，delete删除，也可以使用键盘backspace对标识符进行删除，若用户只删除了标识符的一部分时（例如只删除了一个“>”），则此时标识符不完整，就会失效，剩余的部分会被当做自定义字符来显示（“< >”除外），如下图所示。

标准件库功能增强

在2025版中，自定义标准件库时可以将自定义的属性写入零部件的系统属性中，如“材料”这个属性属于系统属性，在以前的版本中是不允许通过自定义属性的方式进行数据的录入的，在新的版本中可以在自定义属性中添加“-材料”这个属性，在录入时，如果输入的自定义属性名与系统属性名称一致，则将该属性值写入到对应的系统属性中。

功能使用流程

截面工具功能增强

支持选择剖切后的零件进行装配和测量。

参数化功能增强

在2025版本中，excel参数表可以通过修改注册表键值控制参数的布局方式（横向或纵向）。使用说明如下：

注册表项

在计算机\HKEY_CURRENT_USER\SOFTWARE\CAXA\CAXA 3D 27.0\General路径下添加ExcelParamLayout注册表项，如下图所示。

添加的该注册表项用于创建Excel时的布局方式，说明如下：

只用于控制创建Excel时的布局方式，如果Excel创建完成，再修改注册表项将不起作用。如想修改布局方式，需要删除Excel表格，再创建。

布局方式

纵向布局方式也就是之前的布局方式，如下图所示：

横向布局方式即添加参数以行的方式添加，如下图所示：

横向布局方式的参数添加、参数更新、配置添加等方式与纵向布局一致。

新增含义列

在参数名称与配置列之间新增含义列，以便于用户添加一些说明，该列不关联参数表，如下图所示：

自定义行

用户可以新增自定义行以便添加一些说明，不过应当注意的是，需要在添加参数起始行即第四行添加，不能修改前三行。如下图所示：

添加的自定义行内容不影响Excel参数的驱动，可以先添加自定义行再添加参数，也可以先添加参数再插入自定义行，添加参数默认从已使用总行数的下一行开始添加。

输出选项优化

在2025版本中将提供一个统一的输出选项菜单，将各种输出格式的选项合并到这个菜单中统一设置，不必像以前版本中需要单独一项一项设置。

草图折弯功能增强

支持边界手柄

在以前的版本中钣金零件上使用“草图折弯”命令创建的钣金特征只在折弯线上提供手柄让使用者调整折弯长度和折弯角度，在2025版本中增加了折弯边界的手柄方便使用者调整钣金的长度，下面是两个版本的对比：

折弯参数支持传递到草图中的阵列元素

在草图折弯中有时需要通过单独指定折弯线来定义每个折弯的参数，但如果折弯线是通过阵列创建的，通常每个折弯线的参数都是一样的，这种情况下可以通过选择“应用到阵列”这个选项，将指定的折弯参数传递到每个阵列元素上。

装配支持激活方式

在2025版本中，可以通过激活装配来指定现在编辑的装配对象。如果一个装配被激活，其他的零件或装配变成透明显示，后续创建或插入的零件都放置在当前激活的装配下。如下图所示：

数据接口升级
